30.5.9 插入标签

您可以插入JMP指令(跳转)并跳转到主逻辑程序中任何位置的标签。

当人机界面执行JMP指令时,操作跳转至与指令名称相同的标签,逻辑程序继续运行。

例如,在跳转指令中插入[LABEL-001]标签,当第二行中的“Switch_1”置ON时,在执行JMP指令后程序跳转至第三行。

插入标签

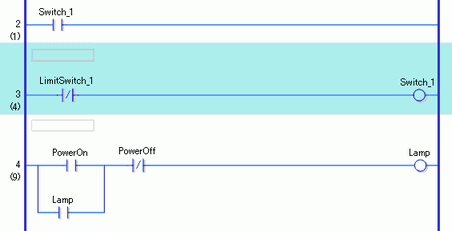

  1. 选择第二行。

  2. 点击图标。该标签被插入第三行。

    • 您还可以用以下任意一种方式插入标签。

    • 在[逻辑(L)]菜单中点击[插入标签(L)]。

    • 右击,然后点击[插入标签(L)]。

    • 按下CTRL+L。

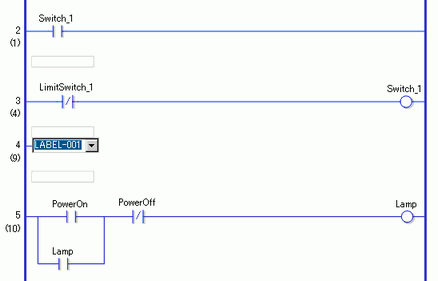

  3. 选择标签名称(例如,LABEL-001)。

插入JMP指令

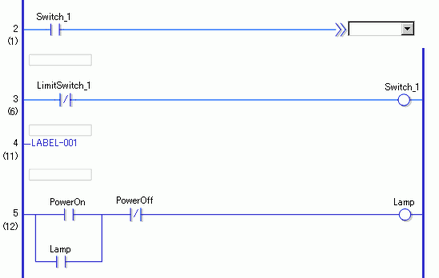

  1. 在“Switch_1”的右边插入JMP指令,“Switch_1”是第二行“Switch_1”线圈的常开指令。

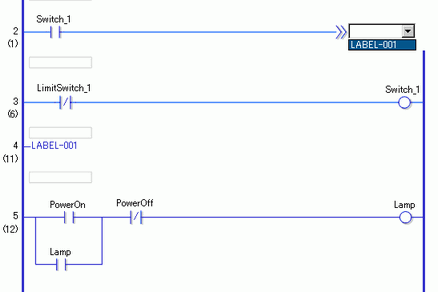

  2. 为JMP指令操作数指定一个操作数标签[LABEL-001]。

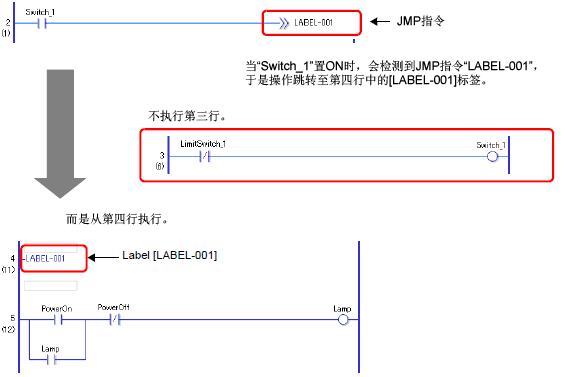

    当检测到“LABEL-001”JMP指令时,操作跳转至[LABEL-001]标签。在执行完[LABEL-001]标签后,逻辑程序从下一行开始运行。
