30.14.1.4 从指令放置新部件

您可以将逻辑中为指令操作数分配的符号变量分配给绘制画面上的部件。

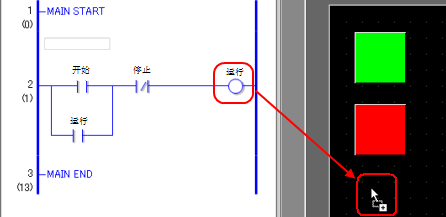

  1. 点击逻辑中的指令。将指令拖曳到绘制画面上您想放置该指令的位置。当变为时，释放鼠标左键。

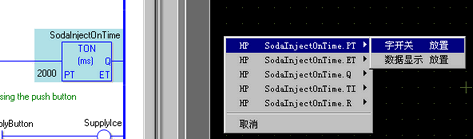

  2. 选择操作数，然后选择您想放置的部件。

    • 可以放置的部件根据指令的不同而有所不同。.
      30.14.1.5 拖放指令

    • 如果可以放置一个以上的部件，将显示出所有可能的部件。

    • 如果拖曳了一个不能放置的指令，该操作将被取消。

    • 点击[取消]来取消部件放置。

    • 当指针显示为时，您不能放置部件。

    • 当为逻辑指令分配结构变量时，显示所有整型变量和位变量。

  3. 部件放置完毕，同时放置的还有指令的符号变量。必要时更改尺寸和颜色。
