30.3.3.1 如何设置逻辑地址

当[注册变量]为[地址格式]时，可以使用已经被映射到位和整型变量的地址(逻辑地址)。

地址在逻辑程序上显示为X_0100。例如，[#LOGIC]X_0100

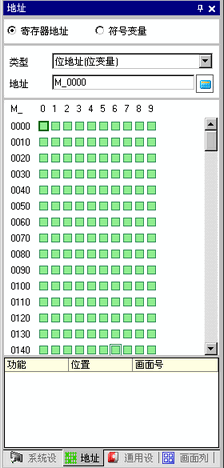

如下所示，在[地址设置]窗口中显示逻辑地址，并为逻辑程序指令及放置在画面上的部件指定地址。

1. 从[系统设置]窗口打开[逻辑程序]。在[注册变量]区中，选择[地址格式]选项。

2. 在工作区中选择[地址设置]选项卡，打开[地址设置]窗口。



   • 如果工作区上未显示[地址设置]选项卡，可在[查看(V)]菜单中选择[工作区(W)]，然后点击[地址设置(A)]。



3. 选择[寄存器地址]并在[类型]中选择[位地址(位变量)]或[字地址(整型变量)]。

4. 点击图标，显示[输入地址]对话框。

5. 在[控制器/PLC]中，选择[#LOGIC]和寄存器来指定地址。


6. 将显示出逻辑地址。将地址拖曳到逻辑程序指令或画面上放置的部件上，以此方式来指定地址。
   30.6.3 使用拖放操作进行操作数设置




   • 可以在逻辑程序指令或部件的对话框中直接设置逻辑地址。
