32.23.7.1 设置操作数时计算步数 - PWMX

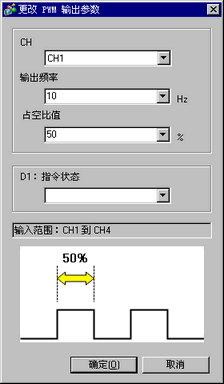

双击PWMX指令，显示如下对话框。在如下对话框中，指定各项设置。

设置

操作数

描述

设置范围

CH

S1

指定通道号，将为该通道分配要更改参数的PWM输出。

CH1 - CH4

输出频率

S2

指定参数将被更改的输出频率 (Hz)。这里指定的值被保存在#L_PWM*_WHZ中。

  • 数值
    10至65000

  • 变量
    仅整型变量

占空比

S3

指定要更改的 PWM 占空比值 (%)。这里指定的值被保存在#L_PWM*_DTY中。

有关占空比值有效范围的更多信息，请参阅以下内容。

31.5.8.2 占空比值 - PWM输出 (LT系列)

  • 数值
    0至100

  • 变量
    仅整型变量

D1：指令状态

D1

指定用于保存指令执行状态的整型变量。

仅整型变量
