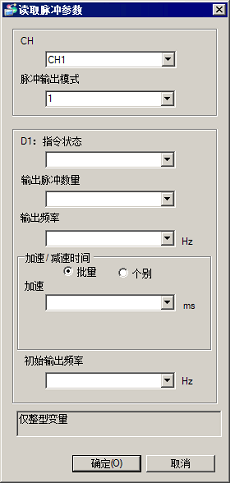

双击PLSG指令,显示如下对话框。在如下对话框中,指定各项设置。
有关LT的特殊I/O的详细信息,请参阅以下内容。
31.5 用LT控制外部I/O
设置 |
操作数 |
描述 |
设置范围 |
---|---|---|---|
CH |
S1 |
指定通道号。 |
CH1 - CH4 |
脉冲输出模式 |
S2 |
指定输出脉冲模式(正常或加速/减速)。这里指定的值被保存在#L_ExIOSPCtrl的控制部分。 |
|
D1:指令状态 |
D1 |
指定用于保存指令执行状态的整型变量。 |
仅整型变量 |
输出脉冲数量 |
D2 |
指定变量,用于保存要更改的脉冲输出数量(次数)。#L_PLS*_NUM的值被保存在这里指定的变量中。 |
仅整型变量 |
输出频率 |
D3 |
指定变量,用于保存要更改的脉冲输出频率(Hz)。#L_PLS*_LHZ 的值被保存在这里指定的变量中。 |
仅整型变量 |
加速/减速时间 |
D4 |
指定变量,用于保存要更改的加速/减速时间(ms)。#L_PLS*_ACC 的值被保存在这里指定的变量中。使用LT3000系列时,如果选择了[块],则请在加速中进行设置。 |
仅整型变量 |
加速 |
D4 |
指定变量,用于保存加速时间,单位为ms。#L_PLS*_ACC的值保存在此处指定的变量中。当使用LT4000系列并选择[个别]时可设置此项。 |
仅整型变量 |
减速 |
D6 |
指定变量,用于保存减速时间,单位为ms。#L_PLS*_DEC的值被保存在此处指定的变量中。当使用LT4000系列并选择[个别]时可设置此项。 |
仅整型变量 |
初始输出频率 |
D5 |
指定变量,用于保存要更改的初始脉冲输出频率(Hz)。#L_PLS*_SHZ的值被保存在此处指定的变量中。 |
仅整型变量 |
