32.23.11.1 设置操作数时计算步数 - HSCX

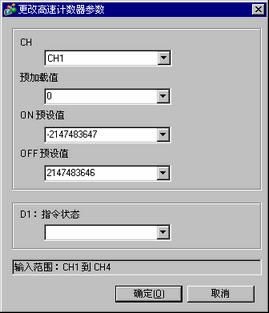

双击HSCX指令，显示如下对话框。在如下对话框中，指定各项设置。

设置

操作数

描述

设置范围

CH

S1

指定通道号，将为该通道分配要读取其参数的高速计数器。

CH1 - CH4

预加载值

S2

指定要更改其参数的高速计数器的预加载值。这里指定的值被保存在 #L_HSC*_PLV 中。

  • 数值
    -2147483648至2147483647

  • 变量
    仅整型变量

ON预设值

S3

指定要更改其参数的高速计数器的ON预设值。这里指定的值被保存在 #L_HSC*_ONP 中。

  • ON预设值和OFF预设值必须不同。

  • 不能将低16位为0xFFFF或0x0000的值设置为预设值。

  • 数值
    -2147483647至2147483646

  • 变量
    仅整型变量

OFF预设值

S4

指定要更改其参数的高速计数器的OFF预设值。这里指定的值被保存在#L_HSC*_OFP中。

  • ON预设值和OFF预设值必须不同。

  • 不能将低16位为0xFFFF或0x0000的值设置为预设值。

  • 数值
    -2147483647至2147483646

  • 变量
    仅整型变量

D1：指令状态

D1

指定用于保存指令执行状态的整型变量。

仅整型变量
