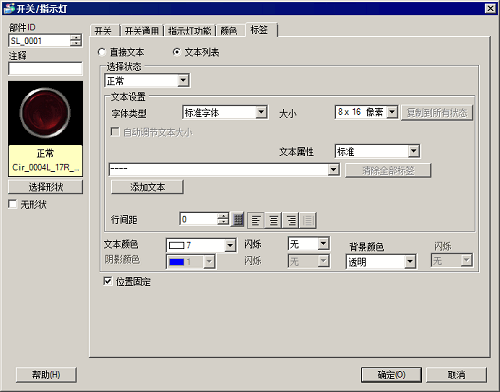

文本列表
显示注册为标签的文本。
选择状态
选择指示灯状态。如果未使用指示灯功能,只可以选择[正常]。
如果使用了指示灯功能,您可以根据指示灯状态设置标签。
要设置处于互锁或延时状态的标签,可在[开关通用设置]选项卡的[扩展]设置中勾选[显示互锁状态]或[显示延时状态]。这将增加[选择状态]选项。
标签设置
设置标签文本的字体。
字体类型
从[标准字体]、[矢量字体]或[图像字体]中选择文本的字体类型。
矢量字体和标准字体
标准字体
该位图字体显示速度快,因为它由像素点构成。
矢量字体
矢量字体在被放大时仍能保持原来的形状,因为其结构是用线条描述的。
自动调节文本大小
如果选择[矢量字体],[自动调节文本大小]选项会出现。通过选择该选项,字体大小会自动调节以适应部件中的文本。
大小
选择文本的字体大小。
标准字体
在[8 x 8]到[64 x 128]的8像素范围内指定“宽度x高度”,或从[6 x 10]、[8 x 13]、[13 x 23]中选择一个固定大小。当使用固定大小时,只能显示单字节字母数字字符。
矢量字体
6至127。当使用[自动调节文本大小]时,定义字体的[最大尺寸]和[最小尺寸]。文本字体大小在该范围内调节。
文本属性
选择文本属性。
标准字体
从[标准]、[粗体]或[阴影]中选择。
(当使用[6x10]字体大小时,选择[标准]或[阴影])
矢量字体
从[标准]、[粗体]或[空心]中选择。
图像字体
窗口字体转换为位图图像,在人机界面上显示。
选择字体
选择字体,并定义[字形]、[大小]和[字符集]。可以定义的属性(字形、大小和字符集)因字体而不同。
自动调节文本大小
通过选择该选项,字体大小会在设置的范围内自动进行调节以适应部件中的文本。设置范围是1至1638。
文本
从已注册的文本列表中选择作为标签使用的文本。
如果选择[添加文本],将显示对话框,可以在文本列表中添加新文本。
添加文本
显示[添加文本]对话框,用于在文本列表中添加文件。
如果文本列表设置中没有可用编号,或使用图像字体时选定的字体在操作系统中不存在,则不能[添加文本]。
行间距
设置一个0至255之间的值。只有当在[文本]栏中添加多行文本时才适用。如果将[字体类型]设置为[图像字体],则不能使用该选项。
对齐
从[左对齐]、[右对齐]、[居中]或[两端对齐]中选择文本的对齐方式。
添加文本
弹出[添加文本]对话框,可向文本列表中添加/注册新文本。
当文本列表设置中编号不足或使用了图像字体时,如果选定的字体在操作系统中不存在,则无法[添加文本]。
文本颜色
选择标签的文本颜色。
阴影颜色
选择标签文本的阴影颜色。
只有当[文本属性]中设置了[阴影]时才可以设置它。
背景颜色
设置文本的背景色。
闪烁
选择闪烁及闪烁速度。可以为[文本颜色]、[阴影颜色]和[背景颜色]设置不同的闪烁设置。
根据人机界面的机型和[颜色]设置,可能不能设置闪烁([工程]菜单-[系统设置]-[主机])。
1.6 支持的颜色
固定位置
如果点击了该项,会将标签放在部件的中心。
