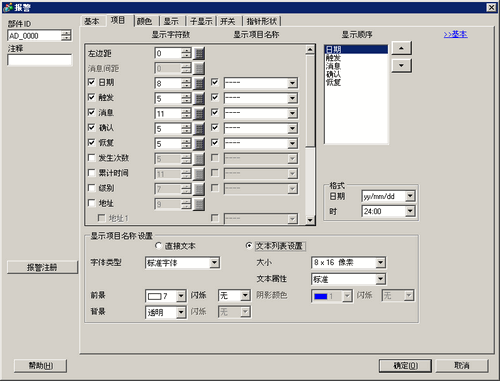

18.7.2.4 报警部件 - 项目/扩展(文本列表)

显示项目名称

勾选[显示项目名称]下的复选框,在报警部件上显示文本。

当选择了[显示项目名称设置]中的[文本列表]时,从已注册的文本列表中选择将作为项目名称使用的文本。如果选择[添加文本],将显示对话框,可以在文本列表中添加新文本。

显示项目名称设置

配置项目名称显示的设置。

字体类型

从[标准字体]或[矢量字体]中为项目名称选择字体类型。

标准字体/矢量字体

  • 标准字体

该位图字体显示速度快,因为它由像素点构成。

  • 矢量字体

该矢量字体在被放大时仍能保持它的形状,因为其形状是用线条描述的。

大小

选择项目名称的字体大小。

  • 标准字体

在[8 x 8]到[64 x 128]的8像素范围内指定“宽度x高度”,或从[6 x 10]、[8 x 13]、[13 x 23]中选择一个固定大小。当使用固定大小时,只能显示单字节字母数字字符。

  • 矢量字体

6~127

文本属性

选择文本属性。

  • 标准字体

从[标准]、[粗体]、[阴影]中选择
(当使用[6x10]字体尺寸时,选择[标准]或[阴影])

  • 矢量字体

从[标准]、[粗体]或[空心]中选择。

显示颜色

选择项目名称的文本颜色。

闪烁

选择闪烁及闪烁速度。可以为[显示颜色]选择闪烁设置。

  • 根据人机界面的机型和[颜色]设置,可能不能设置闪烁([工程]菜单-[系统设置]-[主机])。
    1.6 支持的颜色
