15.6.1.1 系统键盘

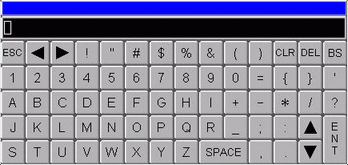

如果建立一个允许输入的“数据显示器”,将自动选择适当的数值键盘或文本键盘并显示在弹出窗口中。

[数据类型]

Dec

Hex

文本

键盘规格

  • 所显示的键盘取决于人机界面的屏幕尺寸。

极限值显示

此时将显示输入范围。选择[缩放设置]显示显示范围,选择[报警设置]显示报警范围。

  • 如果[数据类型]为[32位Bin],或者[32位浮点]未设置[报警],它将不显示。

-

输入值显示

显示输入的数值或字符。

  • 当[数据类型]为[32位Bin]时,[输入值显示]不显示。

数值键(Hex为0至F)

输入所显示的数值。

其他符号

-

-

文本键

输入所显示的字符和符号。



删除键

删除光标位置上的数值、字符或符号。



回退键

删除光标位置左侧的数值或符号。

-

回退键

删除光标位置左侧的数值或符号。



清除键

将当前显示的设定值清零。触摸[CLR]键,显示区上会显示“0”。(如果是文本,它将消失。)此时如果触摸[ENT]键,会将数据“0”写至控制器/PLC数据存储地址。(如果是文本,将会写入空格代码)

回车键

确定当前显示的设置值并将它写入控制器/PLC数据存储地址。

箭头键

在“数据显示器”上左右移动光标。

区域移动键

当使用多个数据显示器时,可以在不输入数据的情况下移动到下一个或上一个数据显示器。这样就便于跳转到需要使用的数据显示器。

* 如果[数据显示器]对话框的[数据输入]选项是[触摸],就必须定义[指定的输入顺序]。而如果该选项是[位],则[允许输入位地址]必须在所有显示器中都相同。

加/减键


只有当[数据类型]是[Dec]且勾选了[符号+/-]复选框时才可以显示数据。

-

减号键

将“-”作为一个符号输入。

小数点键

在数据显示器中,如果[数据类型]是[Dec]或[BCD],在输入小数值时,该键将变成一个在整数和小数部分之间切换光标的输入切换键。

-

小数点键

将“.”作为一个符号输入。

取消键

取消输入。使用数据显示器的弹出键盘时,弹出键盘将关闭,不输入任何值。

-

-

-

退出键

取消输入。使用数据显示器的弹出键盘时,弹出键盘将关闭,不输入任何值。

-

空格键

输入一个空格。
