17.6.2.2 文本显示 - 基本/扩展

文本文件编号

在1至8999中设置文本文件的编号。

起始行位地址

设置起始位地址来保存文本显示的起始行指定数据。可以设置一个位地址或字地址来指定各个位。

显示起始行取决于一个范围内保存的数据，该范围从起始行到[位数]和[滚动行数]中指定的位。

位数

设置从[起始行位地址]开始，用于指定起始行显示的位数。从1至16中选择一个值。要使用的位数将根据指定的[滚动行数]的不同而有所不同。

例如，12行文本，滚动将按照每次4行进行=使用2位：

由于所使用的位数是从显示起始行指定数据开始设置的，因此可将保留区的空白部分用于其他目的。

例如，开始行位地址 = D100 8 位，位数= 4

• 当设置[位数]时，请确保所分配的位在一个字中。即使位数设置跨越两个字，也只会将[起始行位地址]中指定的地址分配为显示起始行。

例如，开始行位地址 = D100 12位,位数= 10

滚动行数

设置当起始行数据改变时显示从1-256滚动行数。

显示起始行 = 滚动行数(显示起始行数据 -1) +1

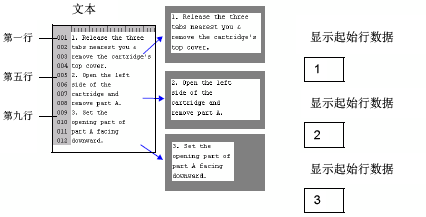

例如，[显示行数]=4，[滚动行数]= 4

显示起始行数据 = 1 显示起始行= 1

显示起始行数据 = 2 显示起始行= 5

显示起始行数据 = 3 显示起始行= 9

如果显示起始行为“0”，将不显示文本，并且以透明色显示消息显示器的显示区。

文本文件编号字地址

设置保存显示文本文件编号的地址。将显示编号保存于此地址的文本。

数据类型

选择将在[地址]中保存的文本文件编号的数据类型。

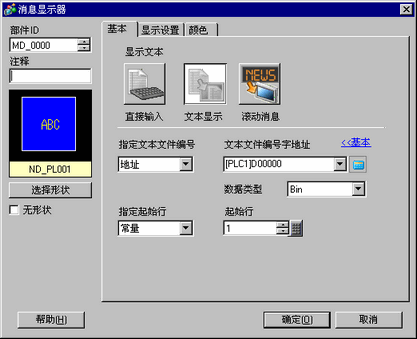

指定起始行

选择如何指定文本的起始行。

• 常量

指定一个设定常量作为显示起始行。

• 地址

指定保存显示起始行的地址。
