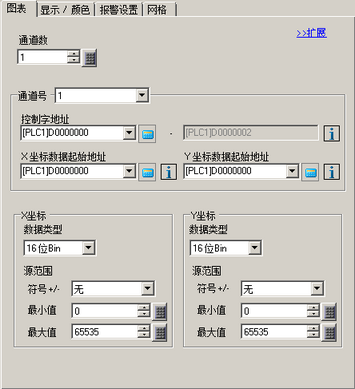

通道数
选择图表显示曲线数量。设置范围在1至10之间。
通道号
选择将配置的通道。设置控制地址或缩放设置时请更改为[通道数]中设置的值。
控制字地址
设置控制图表显示/清除的地址。
可以设置为PLC地址或人机界面内部寄存器地址。
使用从指定地址开始的3个连续字。
[控制]、[状态]和[坐标数]均固定为16位Bin格式。
对于32位寄存器,请使用低16位。高16位请输入[0]。
在读取坐标数据的过程中,即使控制地址的值发生改变,也不能显示或清除图表。请在状态地址的位1置ON后更改控制地址的值。
控制
该地址的位0和位1控制何时显示和清除图表。
当位0为ON(在地址中保存“1”)时,将显示图表。
当位1为ON(在地址中保存“2”)时,显示的图表将被清除。
当位0和位1为ON(在地址中保存“3”)时,将暂时清除显示的图表然后再次显示图表。
当数据数为零时,操作如下。
当控制地址的位0为ON且位1为OFF时
对应通道的图表显示保持不变。
当控制地址的位0和位1均为ON时
图表显示被清除,不显示任何图表。
状态

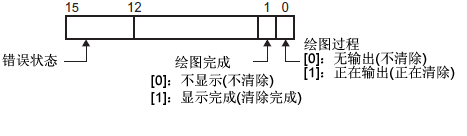

此地址保存图表的绘制状态。
在图表显示中,清除图表时状态位0置ON。
在图表显示中,图表清除完成时,状态位1置ON,位0置OFF。
确认位1为ON并将控制地址的位0置OFF。
将控制地址的位0置OFF会同时将状态地址的位1置OFF。
错误状态指以下错误代码。
错误代码
位12~15 |
描述 |
简介 |
---|---|---|
0 |
成功完成 |
传输成功完成。 |
1 |
坐标数为0。 |
当坐标数为0时。 |
2 |
显示范围错误 |
在以下情况下发生:1) [显示方法] = [显示范围],显示范围用地址值定义。2) 上下限值相等,或下限值大于上限值。当使用辅助线时,上限和下限宽度小于1。 |
3 |
通讯故障 |
获取坐标时发生通讯(超时)错误。 |
4 |
保留 |
- |
: |
|
|
15 |
保留 |
- |
坐标数
设置将在图表中显示的数据量。最多可以设置512个坐标。
X坐标数据起始地址
设置保存X坐标数据的地址区的起始地址。使用的地址区取决于[起始地址]指定的寄存器和[数据类型]设置。
点击图标来显示所使用地址的结构。
例如,在地址中指定了16位寄存器,[数据类型]设置了16位位长:
Y坐标数据起始地址
设置保存Y坐标数据的地址区的起始地址。使用的地址区取决于[起始地址]指定的寄存器和[数据类型]设置。
点击图标来显示所使用地址的结构。
例如,在地址中指定了16位寄存器,[数据类型]设置了16位位长:
X坐标/Y坐标
为X和Y坐标设置[数据类型]和[源范围]。
数据类型
从[16位Bin]、[16位BCD]、[32位Bin]、[32位BCD]或[32位浮点]中选择图表显示数据类型。
符号+/-
设置图表显示数据是否可以处理负数数据。只有当[数据类型]是[16位Bin]或[32位Bin]时才能设置此项。
无
仅处理正数数据。
2的补码
负数用2的补码处理。
MSB符号
负数用MSB符号处理。
最小/最大
设置XY散点图上所显示数据的源范围。
设置范围取决于[数据类型]和[符号+/-]设置。
数据类型 |
符号+/- |
范围 |
16位Bin |
无 |
0~65535 |
2的补码 |
-32768~32767 |
|
MSB符号 |
-32767~32767 |
|
32位Bin |
无 |
0~4294967295 |
2的补码 |
-2147483648~2147483647 |
|
MSB符号 |
-2147483647~2147483647 |
|
16位BCD |
— |
0~9999 |
32位BCD |
— |
0~99999999 |
32位浮点 |
— |
-9.9e16~9.9e16 |
X坐标和Y坐标的相应源数据被转换为1000的比值显示在图表上。
