在[图表]选项卡中，如果[显示方法] = [显示范围]，[报警设置]选项卡隐藏。
在[图表]选项卡中，如果[显示方法] = [显示范围]，[报警设置]选项卡隐藏。

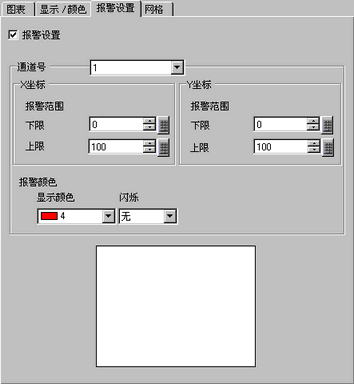

报警设置
当数值超出了设定范围时选择是否更改颜色。
通道号
选择要配置报警的通道。
上限/下限
在0到100之间为X和Y坐标设置报警显示范围。
显示颜色
选择报警显示颜色。
背景色
选择显示报警的背景色。
闪烁
选择闪烁及闪烁速度。您可以在报警颜色中为[显示颜色]和[背景色]选择不同的闪烁设置。
根据人机界面的机型和[颜色]设置，可能不能设置闪烁([工程]菜单-[系统设置]-[主机])。
1.6 支持的颜色
颜色范围显示条
显示报警颜色的示例。
