对历史趋势图、数据块显示图、XY历史散点图和XY块显示散点图部件来说，一个画面上最多可以同时显示8个图表(包括调用画面和弹出窗口)。
对历史趋势图、数据块显示图、XY历史散点图和XY块显示散点图部件来说，一个画面上最多可以同时显示40个通道(包括调用画面和弹出窗口)。将不显示后续通道。
一个历史趋势图上最多可以显示20个通道数(线条数)。
在普通显示中，每次滚动图表或清除图表(清除采样数据)时会更新图表显示区。在笔记录显示中，每次执行数据采样时会更新显示。更新显示时，将用清除色填充图表显示区，然后再次显示图表。因此画面可能会有闪动。
图表数据的坐标点被换算为1到1000的值。尽管数值本身可能超出显示范围，但如果转换后的值在范围之内，也能显示在图表中。
请勿在图表显示区绘制其他部件。如需在显示区内绘制线条等图形，请将图表放置在基本画面9000~9999上。如果将刻度线绘制在基本画面1~8999的图表显示区内，刻度线在人机界面上将不显示。如需在基本画面1~8999上显示带有刻度线的图表，请调用画面9000或以上。
在画面9000~上，绘制与图表重叠的图形和对象。开关等其他部件可能不能正常工作。
在9000及以上编号的基本画面上，如果对无形状的图表使用图表区颜色，将按以下顺序进行绘制。因此，如果在图表显示区绘制，或设置基本画面的背景色，它们都比图表区颜色的优先级高。
图表区颜色
直线或矩形等图形，或基本画面背景颜色
折线图
当采样周期设置为1秒或1秒以下时，根据所使用的图表显示区的大小，滚动处理可能占用将近1秒的时间，这就会影响到通讯和Tag处理。
在这种情况下，将采样周期设置为两到三秒应能够纠正这个问题。

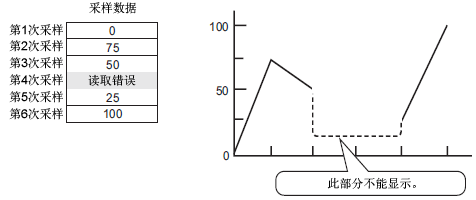

如果在读取数据样本的过程中发生了错误，将不显示图表该部分上的线条。如果错误持续，在该段时间内将不显示图表。类似地，如果使用间隔(缩放)显示，含有读取错误的间隔值将不显示。

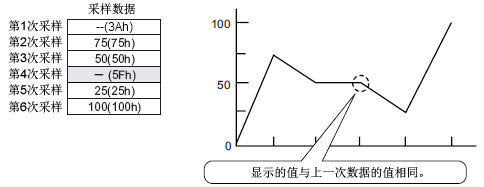

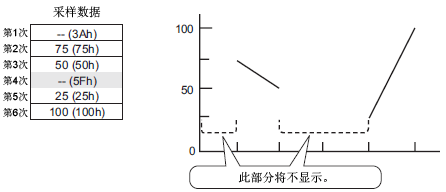

在历史趋势图上显示下一采样数据时，将显示如下。
