显示方法
设置保存在CF卡/SD卡中的文件的显示方法。

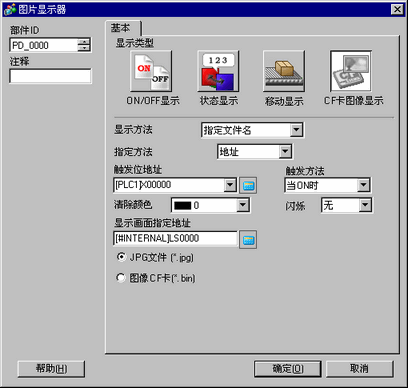

指定文件名
指定保存在CF/SD卡中的图片文件(BMP或JPEG转换后的文件)或JPEG文件的文件名并显示该图片。
指定方法
设置保存在CF卡/SD卡中的文件的指定方法。
地址
用地址来指定画面上所显示图像的文件名和文件夹路径。
更多信息，请参阅以下内容。
9.7.4 图片显示器限制(CF/SD卡图像显示)
触发位地址
设置控制图片显示的位地址。
触发方法
设置当位地址为ON或OFF时是否显示图片。
清除颜色
设置当无图片显示时的颜色。
闪烁
选择闪烁及闪烁速度。
根据人机界面的机型和[颜色]设置，可能不能设置闪烁([工程]菜单-[系统设置]-[主机])。
1.6 支持的颜色
显示画面指定地址
设置指定要显示图片文件的地址。
用完整路径(文件夹名和文件名)指定要保存的数据。完整路径应该不多于20个单字节字符(10个字)。如果完整路径少于20个字符，请务必在末尾保存“00h”。
在完整路径的文件夹名和文件名之间插入一个“\”。
文件名应该不多于8个单字节字符。只支持Bin和JPEG文件。
在[显示画面指定地址]中只能设置人机界面内部地址(LS或USR)。
如果指定LS区文本数据模式仅支持1、2、4和5。
当指定USR区时，文本数据的存储顺序固定为LH顺序，无论[文本数据模式]设置为何。
7.9.1 [系统设置] - [控制器/PLC]设置指南
例如在CF卡的[DATA]文件夹中显示图像文件(LOGO.bin)(显示画面指定地址：LS1000)
JPG文件(*.jpg)
当显示JPG文件时选择此项。
CF图像(*.bin)/SD图像(*.bin)
当指定一个保存在CF卡文件夹/SD卡文件夹，或CF卡/SD卡中的图像文件(*.bin)时选择此项。
