8.2.3 设置网格

当放置多个对象时,可以在绘图画面上显示以点或直线构成的网格以供参照。

对象的位置由网点决定,这使调节对象位置更为容易。

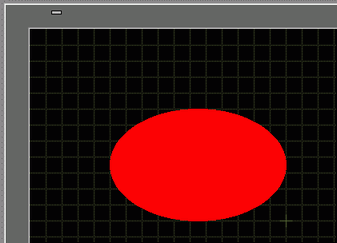

在绘制画面上显示直线网格,并设置沿直线放置对象的环境。

  1. 从[查看(V)]菜单中选择[首选项(O)]。

  2. 将弹出[首选项]对话框。选择[画面编辑样式]。

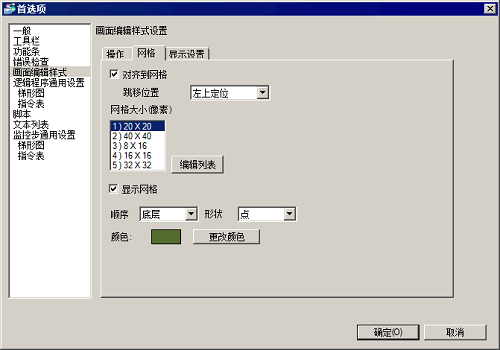

  3. 设置在绘制或编辑对象时将它们与网格对齐。在[网格]选项卡中,选中[对齐到网格]复选框。在[网格大小(像素)]列表中,选择网格间距。(例如:20 x 20)

  4. 将网格定义为点或线。勾选[显示网格]复选框。指定显示顺序和网格形状,然后点击[确定]。
    (例如,[顺序]为底层,[形状]为网格)

    • 点击[更改颜色],从颜色调色板中选择网格颜色。
