设置对象颜色。边框颜色、填充、阴影或标签等设置项目会根据部件类型的不同而有所不同。
对于单色16级型号来说,有时会有颜色区分困难或造成闪烁的情况。请在确认颜色后再使用上面的颜色设置。
关于各机型支持的颜色,请参阅以下内容。
1.6 支持的颜色

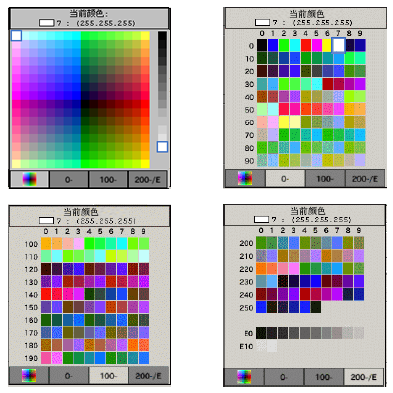

对于256色兼容机型来说,用调色板下的颜色代码顺序按钮更改调色板,颜色可以用颜色代码编号进行选择。
根据形状,可能不能更改颜色,或只能从6种颜色中选择。
对于那些未使用[指示灯功能]的开关/指示灯,或在设置对话框中具有[图案]设置的键来说,您只能为[图案颜色]选择[透明]。
当从一个支持16色以上的机型更改为一个只支持16色的机型时,16色范围内的颜色会保持原样。16色范围外的颜色被转换为16种颜色中的一种。
当使用AGP-3200T或ST3000系列时,有些指定的颜色可能比在编辑软件中更蓝一些。

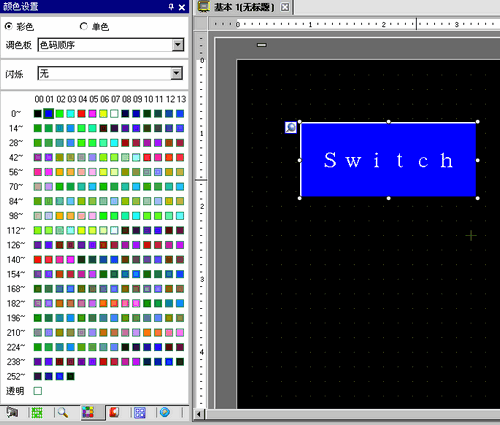

用拖拽方式更改颜色
可以将颜色从[颜色设置(D)]工作区拖拽到编辑器画面上,来更改颜色。

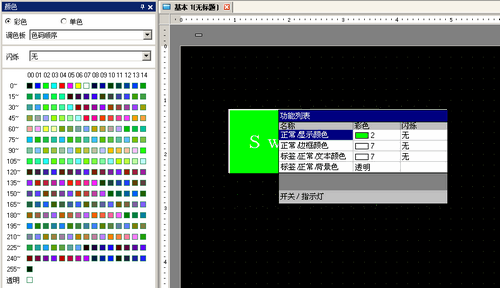

将所选颜色拖拽到绘图画面中的对象上,当[功能列表]窗口出现时,将该颜色放在[正常/显示颜色]设置上。
对象的显示色将更改为所拖放的颜色。
如果工作区上未显示[颜色设置]选项卡,可从[查看(V)]菜单中指向[工作区(W)],然后选择[颜色设置(O)]。
在[颜色设置]窗口中,可以设置闪烁属性。
调色板的类型根据型号和设置的不同而不同。
支持彩色的机型
您可以选择[彩色]或[单色]调色板。

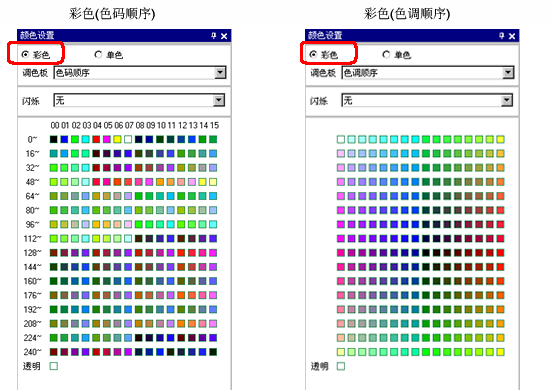

如果选择[彩色],则按色码或色调选择颜色的显示顺序。
如果选择[单色],则将显示12级单色调色板。16级单色的另4种颜色包含在[彩色]调色板中。

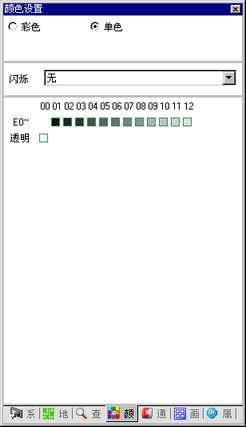

支持单色的型号
您不能选择[彩色]作为调色板。将显示16级单色调色板。

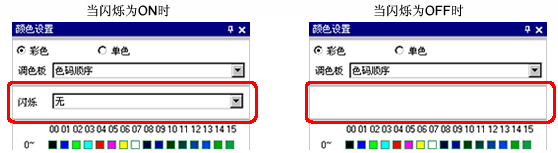

无闪烁调色板
如果[显示设置]选项卡中的[颜色]属性设置为无闪烁,闪烁选择无效。
5.4.2 [系统设置] - [主机] - [显示设置]设置指南
有关闪烁的信息,请参阅下面的内容。
8.3.2 设置闪烁
