14.11.2.2 文本显示 - 基本/扩展

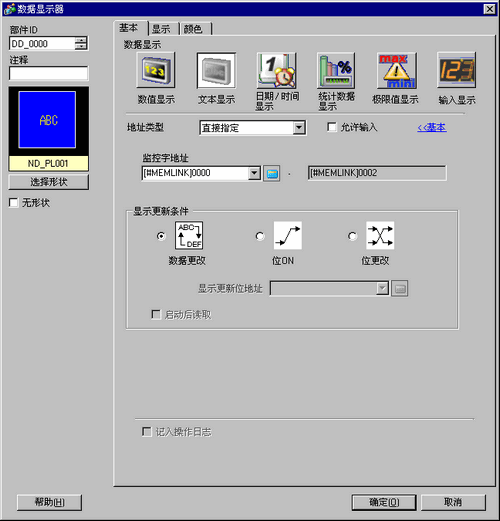

可以间接指定[文本显示]的地址，或为所显示的文本设置一个更新条件。

地址类型

可以用如下方法定义显示地址(监控字地址)：[直接指定]、[地址]或[控制器类型和地址]。

允许输入

允许接受来自键盘、条形码阅读器或2维条形码阅读器的输入。勾选此复选框后，将显示[数据输入]选项卡。

监控字地址

对于在此处指定的字地址中保存的数据，可以获得实时数字显示。如需间接指定监控字地址，在[地址类型]列表中，选择[地址]或[控制器类型和地址]。

地址

间接分配给[基地址]中指定的寄存器。

基地址/偏移值指定地址

[基地址]成为标准间接分配的地址。

在[偏移值指定地址]中，设置保存来自[基地址]的偏移值的地址。

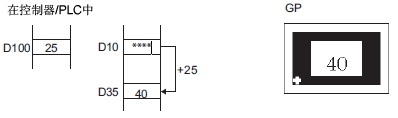

例如，当间接指定[监控字地址]D35时

[基地址] = D10[偏移值指定地址] = D100

将[偏移值指定地址]中的数据作为来自[基地址]的偏移值进行处理。

[基地址](D10)被加到[偏移值指定地址](D100)的数据(该数据为25)上，此时显示结果地址D35的数据“40”。

如果[基地址]+[偏移值]运算造成数字溢出(16位以上)，就不能请求正确的监控字地址。在这种情况下，监控字地址将处于未定义状态。
如果将[地址类型]指定为[地址]，[基地址]指定为结构元素，[偏移值]指定为超出数组结束值的数值，则无法访问正确的监控字地址。在这种情况下，监控字地址将处于未定义状态。
如果为[基地址]指定了字符串类型的Tag，偏移值则必须为Tag所设置文本长度的倍数。

Bin, BCD

从[Bin]或[BCD]中选择保存在[偏移值指定地址]中的数据类型。

控制器类型和地址

间接分配寄存器及地址。

控制器/PLC

当[地址类型]是[控制器类型和地址]时，选择要间接分配的控制器/PLC的地址。

控制器指定起始地址

输入字地址的起始地址来指定[控制器指定起始地址]中的显示地址。在[控制器指定起始地址]中保存地址模式。地址模式决定了地址是内部地址还是外部(PLC)地址。在紧随[控制器指定起始地址]的三个字中保存寄存器代码和地址代码。将显示用寄存器代码和地址代码指定的字地址。

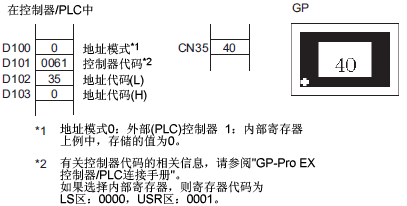

[控制器指定起始地址] = D100
[地址模式] =外部(PLC)控制器
[控制器代码] = CN:0061

由D100、D101、D102和D103指定的地址是CN35。将显示其数据：“40”。

如果间接分配的地址超出范围或不存在，就会发生通讯错误。错误可能会影响画面更新。当发生错误时，检查间接分配的数据并将正确的值写入控制器/PLC地址，以恢复画面更新。

显示更新条件

指定更新显示的条件。这只能在详情画面上设置。

当[基本]选项卡的[监控字地址]中保存的数据发生改变时显示会被更新。

当保存在[基本]选项卡[监控字地址]中的位置ON时显示会被更新。

当保存在[基本]选项卡[监控字地址]中的位的状态从ON变为OFF或从OFF变为ON时显示会被更新。

当启用[数据输入]时，不能设置[位ON]或[位更改]。
当设置了隐现动画，且选择了[位ON]或[位更改]时，将发生以下操作。
当在不可见状态下选择了位ON或位更改，显示文本将在不可见状态下得到更新。因此，当它处于可见状态时，显示的将是更新后的文本。
此外，当监控字地址值被更改时，它将保持不可见状态。与常规操作类似，即使监控字地址的值被更改，显示文本也不会得到更新。因此，当进入可见状态时，显示出来的是未经更新的文本。

显示更新位地址

为将[显示更新条件]设置为[位ON]或[位更改]时定义ON/OFF触发位地址。

启动后读取

当文本数据量较大或一个画面上设置了很多数据显示器[文本显示]部件时，为每个文本显示器勾选该复选框以提高其他Tag的显示速度。但是，勾选它后，文本显示速度会降低。
