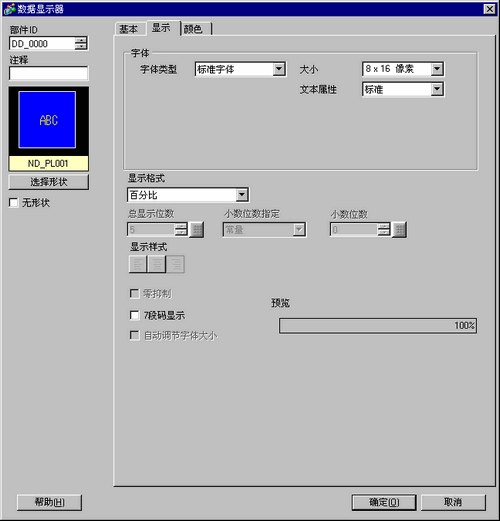

选择字体及其属性。
字体
设置文本字体。
字体类型
从[标准字体]、[矢量字体]、[图像字体]或[位图字体]中为统计数据选择一种字体类型。
矢量字体和标准字体
标准字体
使用位图字体时，可为字符指定垂直和水平方向的尺寸。缩放字符时，轮廓可能变得不平滑，或者字符被挤压。
矢量字体
这是一种字符高度和宽度比率固定的轮廓字体。即使放大/缩小字体，字母仍保存平滑的轮廓。但是，该字体会占用更多的人机界面磁盘空间。
大小
为统计数据选择字体大小。
标准字体
(8至64) x (8至128)
标准字体(固定大小)
可以在[6x10]、[8x13]、或[13x23]间选择(只显示单字节字符)。
矢量字体
6~127
文本属性
选择文本属性。
标准字体
从[标准]、[粗体]或[阴影]中选择。
(当使用[6x10]字体大小时，选择[标准]或[阴影])
矢量字体
从[标准]、[粗体]或[空心]中选择。
如果使用[7段码显示]或[矢量字体]的同时使用了[自动调节字体大小]，则不能定义[文本属性]。
图像字体
窗口字体转换为位图图像，在人机界面上显示。
选择字体
定义字体，设置[字形]、[大小]和字符集。可以定义的属性(样式、大小和字符集)因字体类型而有所不同。
不能设置比例字体。
数据显示器-[统计数据显示]部件中使用的图像字体，其字符会被自动注册。可在[图像设置]对话框的[使用的字符]处查看注册的内容。
位图字体
可以使用已准备的位图图像来唯一表示数值和符号。
型号
从已注册的位图字体类型中选择要使用的类型。
颜色
设置位图字体的颜色。
字体大小
宽度
可以在1至200间设置位图字体宽度。
高度
在1至400间设置位图字体高度。
透明
设置位图字体的背景是否透明。
根据所选的型号，可能不能使用透明设置。
设置
预览所选型号的所有字符，如：数值和符号。
显示格式
有三种显示统计数据的方法：[百分比]、[数值]和[数值 + 百分比]。
当选择了[百分比]时，分割操作可能产生这样的结果：即各部分的和加起来并非是准确的100%。
总显示位数
如果[显示格式]被设置为[数值]或[数值 + 百分比]，设置将在统计数据显示器中显示的位数。显示位数包括小数点后面的数字。但是，显示位数不包括小数点。
小数位数指定
选择小数位数的指定方法。只有当[数据类型]为[Bin]或[浮点]时，该设置才可用。
常量
为小数位数指定一个固定值。(直接指定)
地址
指定保存小数位数的地址。(间接指定)
小数位数
当[小数位数指定]是[常量]时，选择小数点后面的位数。
如果总显示位数为5，小数位数为2，则如下所示：
可以设置的小数位数取决于[数据类型]。
数据长度 |
数据类型 |
总显示位数 |
小数位数 |
|---|---|---|---|
16位 |
Bin |
1~11 |
1~10 |
BCD |
— |
||
32位 |
Bin |
1~11 |
1~10 |
BCD |
— |
||
浮点 |
1~17 |
1~16 |
小数位数地址
当[小数位数指定]是[地址]时，指定保存小数位数的地址。
显示样式
有三种对齐统计数据的方法：[右对齐]、[左对齐]和[居中]。
零抑制
如果选择了该项，将不显示前面的0。
例如，总显示位数为4
7段码显示
选择该选项后，将以7段码的形式来显示数值。
当选择[位图字体]和[图像字体]时不能设置此项。
只有将[文本属性]选择为[标准]时才可以设置此项。
如果选择了[固定大小](从字体[大小]列表中选择)时，则该选项将不可用。
自动调节字体大小
如需与矢量字体一起使用，请选择该选项，以无上下边距的形式显示数值。
当选择[标准字体]、[位图字体]或[图像字体]时不能设置此项。
该设置对于[7段码显示]不适用。
预览
根据设置显示数据的预览。
