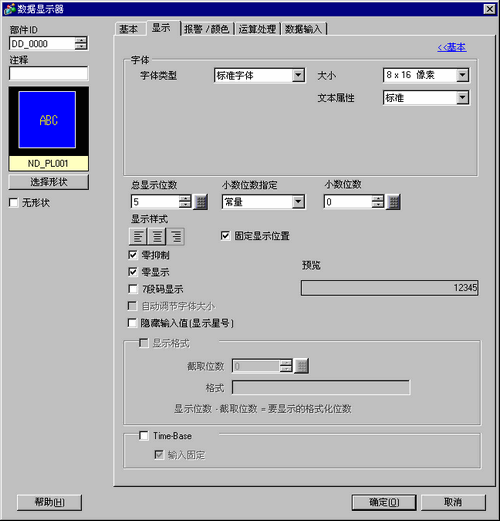

字体
设置数值的字体。
字体类型
从[标准字体]、[矢量字体]或[图像字体]中为数值选择一种字体类型。
矢量字体和标准字体
标准字体
使用位图字体时，可为字符指定垂直和水平方向的尺寸。缩放字符时，轮廓可能变得不平滑，或者字符被挤压。
矢量字体
这是一种字符高度和宽度比率固定的轮廓字体。即使缩放字体，字母仍保存平滑的轮廓。但是，该字体会占用更多的人机界面磁盘空间。
大小
设置数值的字体大小。
标准字体
(8至64) x (8至128)
标准字体(固定大小)
可以在[6x10]、[8x13]、或[13x23]间选择(只显示单字节字符)。
矢量字体
6~127
显示语言
选择显示语言：[日语]、[ASCII]、[中文(简体)]、[中文(繁体)]、[韩语]、[俄语]或[泰语]。
当选择[显示格式]时，可以选择[显示语言]。
文本属性
选择文本属性。
标准字体
从[标准]、[粗体]或[阴影]中选择。
(当使用[6x10]的固定字体大小时，选择[正常]或[阴影]。)
矢量字体
从[标准]、[粗体]或[空心]中选择。
如果使用[7段码显示]或[矢量字体]的同时使用了[自动调节字体大小]，则不能定义[文本属性]。
图像字体
窗口字体转换为位图图像，在人机界面上显示。
选择字体
选择字体，并定义[样式]、[大小]和[字符集]。可以定义的属性(字形、大小和字符集)因字体而不同。
不能选择比例字体。
数据显示器-[数值显示]部件中使用的图像字体，其字符会被自动注册。可在[图像字体]对话框的[使用的字符]处查看注册的内容。
位图字体
可以使用已准备的位图图像来唯一表示数值和符号。
型号
从已注册的位图字体类型中选择要使用的类型。
颜色
设置位图字体的颜色。
字体大小
宽度
可以在1至200间设置位图字体宽度。
高度
在1至400间设置位图字体高度。
透明
设置位图字体的背景是否透明。
根据所选的型号，可能不能使用透明设置。
设置
预览所选型号的所有字符，如：数值和符号。
总显示位数
设置将显示的数字位数。显示位数包括小数点后面的数字。但是，显示位数不包括小数点。
小数位数指定
选择小数位数的指定方法。只有当[数据类型]为[Dec.]或[浮点]时，该设置才可用。
常量
为小数位数指定一个固定值。(直接指定)
地址
指定保存小数位数的地址。(间接指定)
小数位数
当[小数位数指定]是[常量]时，选择小数点后面的位数。
如果总显示位数为5，小数位数为2，则显示如下所示：
可以设置的小数位数取决于[数据类型]。
数据长度 |
数据类型 |
总显示位数 |
小数位数 |
|---|---|---|---|
设置范围 |
|||
8位 |
Dec |
1~11 |
0~10 |
Hex |
1~11 |
— |
|
BCD |
1~11 |
0~10 |
|
Oct |
1~11 |
— |
|
Bin |
1~8 |
— |
|
16位 |
Dec |
1~11 |
0~10 |
Hex |
1~11 |
— |
|
BCD |
1~11 |
0~10 |
|
Oct |
1~11 |
— |
|
Bin |
1~16 |
— |
|
32位 |
Dec |
1~11 |
0~10 |
Hex |
1~11 |
— |
|
BCD |
1~11 |
0~10 |
|
Bin |
1~32 |
— |
|
浮点 |
1~17 |
0~16 |
|
小数位数地址
当[小数位数指定]是[地址]时，指定保存小数位数的地址。
显示样式
选择数字显示区的数值的对齐方式：[右对齐]、[左对齐]或[居中]。
固定位置
选择该选项后，将在部件的中心显示数值。
零抑制
如果选择了该项，将不显示前面的0。
例如，总显示位数为4
零显示
当数据为0时显示“0”。
7段码显示
选择该选项后，将以7段码的形式来显示数值。
当选择[位图字体]和[图像字体]时不能设置此项。
如果选择了[固定大小](从字体[大小]列表中选择)时，则该选项将不可用。
如果在[基本]选项卡的[扩展]画面上设置了[显示格式]选项，则不能设置它。
自动调节字体大小
如需与矢量字体一起使用，请选择该选项，以无上下边距的形式显示数值。
当选择[标准字体]、[位图字体]或[图像字体]时不能设置此项。
该设置对于[7段码显示]不适用。
隐藏输入值(显示星号)
设置是否以星号表示输入的数值。当输入密码或要求提高安全级别的其他类型数据输入时，该功能非常有用。
不能在使用[7段码显示]的同时使用“隐藏输入值(显示星号)”。
预览
根据设置显示数据的预览。
显示格式
选择是否使用显示格式。
当选择[位图字体]时不能设置此项。
当在[基本]选项卡中选择了[允许输入]时就不能选择该选项。
当[基本]选项卡上的[数据类型]是[Bin]时就不能设置该选项。
当使用显示格式时，[显示样式]固定为右对齐。
截取位数
指定将从哪一个位开始截取(0到10)。只有当[基本]选项卡上的[数据类型]为[Dec]或[BCD]时才可以设置它。如果没有要截取的位，则设置0值。
格式
设置显示格式。将显示数据的部分用星号“*”输入。加上格式字符部分，不能超出80个字符。「*" 数值从最低位开始用星号显示。
选择设置，以便总显示位数 - 截取位数 = “*”数。另外，用[字体]-[显示语言]设置的语言输入字符。
示例)
[显示位数] = 6
[截取位数] = 2
[显示风格]=右对齐
[零抑制] = OFF

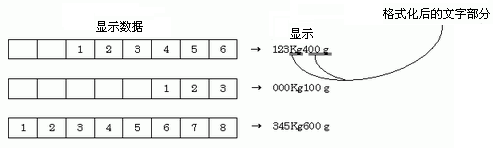

[格式] = ***KG*00g
从最低的星号[*]位开始输入数据。但是，[截取位数]被设置为[2]，这样就会从右侧的第三个数字开始输入数据。
总显示位数 - 截取位数 = 格式中的星号 *数
显示“显示格式”中星号“*”数的计算方法。
只有当选择了如下控制器时它才发挥作用：
Siemens AG:SIMATIC S7 3964(R)/RK512
Siemens AG:SIMATIC S7 MPI Direct
Siemens AG:SIMATIC S7 Ethernet
PROFIBUS International:PROFIBUS DP Slave
当选择[位图字体]时不能设置此项。
如果勾选了[Time-Base]复选框，数据就以如下格式显示。
字地址
使用定义的字地址中的四个最高位指定小数点。后面的每4个位指定小数点右边的最多三个位置。
显示4位数值(包括小数点、空格和0) + “s” (第五位)。当输入非0h至09h的值时，显示如下。
模式 |
显示 |
|---|---|
0h |
0.01s |
1h |
0.1s |
2h |
1s |
3h |
10s |
0h至3h或更多 |
10s |
当输入了一个0h至9h范围以外的值时，显示如下。
0Ah |
空格 |
0Bh |
: |
0Ch |
E |
0Dh |
. |
0Eh |
+ |
0Fh |
- |
当值1=1、值2=2、值3=3时
固定输入
指定输入值时小数点位置是否固定。
启用时
小数点固定。当输入了一个小数点时，可以在小数点前后移动光标。(“←”或“->”键)。还可以通过触摸箭头键移动光标。
示例，输入“2”、“.”、“3”、“2”、“.”。
输入值 |
数据显示器中显示的值 |
|||
|---|---|---|---|---|
模式0 (0.01s) |
模式1 (0.1s) |
模式2 (1s)*1 |
模式3 (10s) *1 |
|
0 |
0.00s |
_0.00s |
__0_s |
___0s |
2 |
2.00s |
_2.0s |
__2_s |
__20s |
1.2 |
1.20s |
_1.2s |
不能输入 |
不能输入 |
1.23 |
1.23s |
_1.3s *2 |
不能输入 |
不能输入 |
12 |
2.00s *3 |
12.0s |
_12_s |
_120s |
12.3 |
2.30s *4 |
12.3s |
不能输入 |
不能输入 |
123 |
3s *5 |
23.0s *4 |
123_s |
1230s |
*1 模式2和模式3不允许小数输入。
*2 由于小数位数是1，已输入的第一个小数值(2)被覆盖。
*3 由于整数位是1，第一个输入的值(1)被覆盖。
*4 由于只有在输入了小数点以后光标才能移动到小数位置，因此输入(1)被忽略。
*5 由于只有在输入了小数点以后光标才能移动到小数位置，因此输入(“1”和“2”)被忽略。
禁用时
输入一个包括小数点在内的4位数值。该类型的输入启用显示值的更高精确度。
当数据显示器接受输入时，光标位置在最右边开始。
输入值 |
要显示的值 |
模式 |
|---|---|---|
0 |
0.00s |
0 |
0.0 |
0.00s |
0 |
1 |
1.00s |
0 |
1.2 |
1.20s |
0 |
1.23 |
1.23s |
0 |
12 |
12.0s |
1 |
12.3 |
12.3s |
1 |
123 |
123_s |
2 |
1230 |
1230s |
3 |
1234 |
不能输入 |
- |
