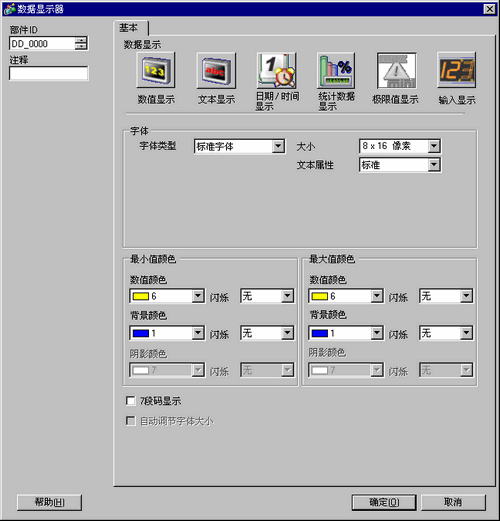

14.11.5.1 极限值显示 - 基本

字体

设置字体。

字体类型

从[矢量字体]、[标准字体]、[图形字体]或[位图字体]中为极限值选择一种字体类型。

矢量字体和标准字体

  • 标准字体

使用位图字体时，可为字符指定垂直和水平方向的尺寸。缩放字符时，轮廓可能变得不平滑，或者字符被挤压。

  • 矢量字体

这是一种字符高度和宽度比率固定的轮廓字体。即使放大/缩小字体，字母仍保存平滑的轮廓。但是，该字体会占用更多的人机界面磁盘空间。

大小

选择极限值的字体大小。

  • 标准字体

(8至64) x (8至128)

  • 标准字体(固定大小)

可以在[6x10]、[8x13]、或[13x23]间选择(只显示单字节字符)。

  • 矢量字体

6~127

文本属性

选择文本属性。

  • 标准字体

从[标准]、[粗体]或[阴影]中选择。当使用[6x10]字体大小时，选择[标准]或[阴影]。

  • 矢量字体

矢量字体：从[标准]、[粗体]或[空心]中选择。

  • 如果使用[7段码显示]或[矢量字体]的同时使用了[自动调节字体大小]，则不能定义[文本属性]。

图像字体

Windows字体被转换成位图，并且在显示部件中使用。

选择字体

定义字体，设置[字形]、[大小]和[字符集]。可以定义的属性(字形、大小和字符集)取决于所选的字体。

  • 不能选择比例字体。

  • 数据显示器-[显示极限值]部件中使用的图像字体，其字符会被自动注册。可在[图像字体]对话框的[使用的字符]处查看注册的内容。

位图字体

可以使用已准备的位图图像来唯一表示数值和符号。

型号

从已注册的位图字体类型中选择要使用的类型。

颜色

设置位图字体的颜色。

字体大小

  • 宽度

可以在1至200间设置位图字体宽度。

  • 高度

在1至400间设置位图字体高度。

透明

设置位图字体的背景是否透明。

  • 根据所选的型号，可能不能使用透明设置。

设置

预览所选型号的所有字符，如：数值和符号。

最大值/最小值颜色

数值颜色

设置最小值/最大值的颜色。

  • 当选择图像字体时不能设置此项。

背景颜色

设置最小值/最大值的背景颜色。

  • 将背景颜色设为透明时，显示速度可能会下降，这是因为会有更多的部件被放置在顶层，而顶层是由动画功能所使用的。
    关于层分隔符的更多信息，请参阅以下内容。
    21.8 关于设置动画时的对象位置和层分隔符

  • 在ST3000系列和GP3200系列上使用窗口画面时，请勿将[背景颜色]选为透明色。
    在ST3000和GP3200系列机型上，背景颜色不能为透明。
    如果将背景颜色设置为透明，保存工程时将弹出警告消息。

阴影颜色

设置极限值的阴影色。

  • 只有当[基本]选项卡的[文本属性]为[阴影]时才可以使用该功能。

  • 当选择图像字体时不能设置此项。

7段码显示

选择该选项后，将以7段码的形式来显示数值。

自动调节字体大小

如需与矢量字体一起使用，请选择该选项，以无上下边距的形式显示数值。

闪烁

选择闪烁及闪烁速度。可以为[数值颜色]、[背景颜色]和[阴影颜色]选择不同的闪烁设置。
