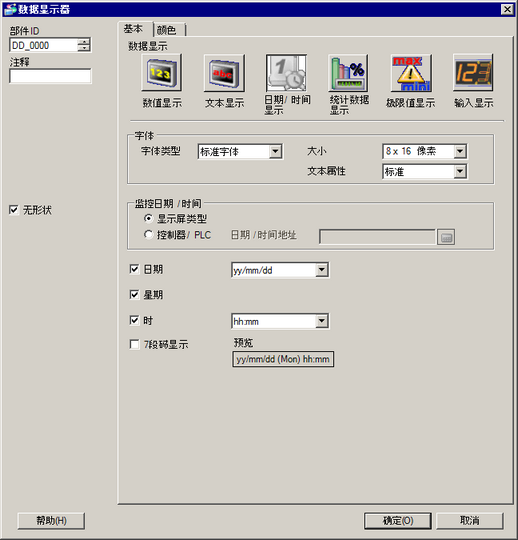

字体
为日期/时间设置字体。
字体类型
从[标准字体]或[矢量字体]或[图像字体]中为日期/时间选择一种字体类型。
矢量字体和标准字体
标准字体
使用位图字体时，可为字符指定垂直和水平方向的尺寸。缩放字符时，轮廓可能变得不平滑，或者字符被挤压。
矢量字体
这是一种字符高度和宽度比率固定的轮廓字体。即使放大/缩小字体，字母仍保存平滑的轮廓。但是，该字体会占用更多的人机界面磁盘空间。
大小
为日期/时间选择字体大小。
标准字体
(8至64) x (8至128)
标准字体(固定大小)
可以在[6x10]、[8x13]、或[13x23]间选择(只显示单字节字符)。
矢量字体
6~127
文本属性
选择文本属性。
标准字体
从[标准]、[粗体]或[阴影]中选择。当使用[6x10]字体大小时，选择[标准]或[阴影]。
矢量字体
从[标准]、[粗体]或[空心]中选择。
该设置对于[7段码显示]不适用。
图像字体
窗口字体转换为位图图像，在人机界面上显示。
选择字体
定义字体，设置[字形]、[大小]和字符集。[字形]、[大小]和[字符集]设置根据字体类型而不同。
不能设置比例字体。
数据显示器-[日期/时间显示]部件中使用的图像字体，其字符会被自动注册。可在[图像字体]对话框的[使用的字符]处查看注册的内容。
监控日期/时间
从[人机界面]和[控制器/PLC]中选择监控日期/时间的设备。
使用具有日期/时间数据类型的控制器/PLC时，请选择[控制器/PLC]。
对于GP-4100系列，日期/时间监控固定为[人机界面]。[监控日期/时间]不显示。
人机界面
参照人机界面的时钟数据显示日期/时间。
日期
设置是否显示日期，并从[yy/mm/dd]、[dd/mm/yy]、[mm/dd/yy]、[20yy/mm/dd]、[dd/mm/20yy]或[mm/dd/20yy]中选择显示格式。
如果使用的是双字节字符语言，而又选择了一种包含年份、月份或日期的显示格式时，数值将以双字节字符进行显示。但是，如果选择了[7段码显示]，这些值将以单字节字符显示。
星期
选择是否显示星期。
时间
选择此项以显示时间，并从[hh:mm]或[hh:mm:ss]中选择显示格式。
如果[日期]选择[yy/mm/dd]或[20yy/mm/dd]，从[hh/mm/ss]或[hh/mm]中选择时间格式。
如果使用的是双字节字符语言，而又选择了一种包含时、分或秒的显示格式时，数值将以双字节字符进行显示。但是，如果选择了[7段码显示]，这些值将以单字节字符显示。
固定位置
选择此项则在部件中心处显示数值。
如果选择了[无形状]，则不能设置此项。
7段码显示
选择该选项后，将以7段码的形式来显示数值。
当选择[图像字体]时不能设置此项。
当[大小]为[固定大小]时，不能设置此项。
只有将[文本属性]选择为[标准]时才可以设置此项。
预览
根据设置显示数据的预览。
控制器/PLC
参照控制器/PLC的日期/时间地址或Tag显示日期和时间。
日期/时间地址
指定日期/时间地址或Tag。
用[数值显示]功能显示字地址中保存的日期/时间数据。
数据类型
从[TIME]、[DATE]、[TIME_OF_DAY]和[DATE_AND_TIME]中选择日期/时间的数据类型。
时间项
选择要显示的时间项目。
[数据类型]选择[TIME]时显示此项。
日期项
需要显示日期时勾选此项，并选择要显示的项目。
[数据类型]选择[DATE]和[DATE_AND_TIME]时显示此项。
星期
需要显示[星期]时勾选此项。
[数据类型]选择[DATE]和[DATE_AND_TIME]时显示此项。
时钟时间项
需要显示时钟时间时勾选此项，并选择要显示的时钟时间项目。
[数据类型]选择[TIME_OF_DAY]和[DATE_AND_TIME]时显示此项。
[数据类型]选择[TIME_OF_DAY]时，时钟时间项一直显示。
格式
选择[时间项]、[日期项]、[时钟时间项]中所选项目的显示格式。
首项位数
选择显示格式中第一项的位数。在[格式]处选择显示格式。
[数据类型]选择[TIME]时显示此项。
固定位置
指定是否将日期/时间的显示位置固定在部件中心。
如果选择了[无形状]，将不能设置此项。
预览
根据设置显示数据的预览。
