7.8.1 设置步骤 - 使用控制器/PLC Tag

导入步骤

可使用[特定控制器设置]导入Tag。下述步骤以西门子的SIMATIC S7 MPI direct connection驱动程序为例。

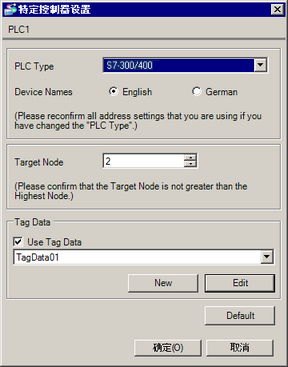

1. 在[特定控制器的设置]([工程]菜单-[系统设置]-[控制器/PLC])处点击要使用Tag的控制器/PLC的按钮。

2. 配置控制器/PLC的设置。

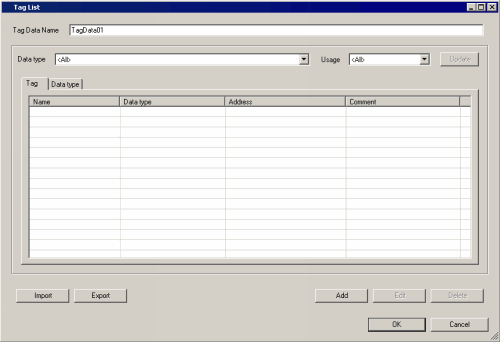

3. 点击[New]。


4. 点击[Import]。

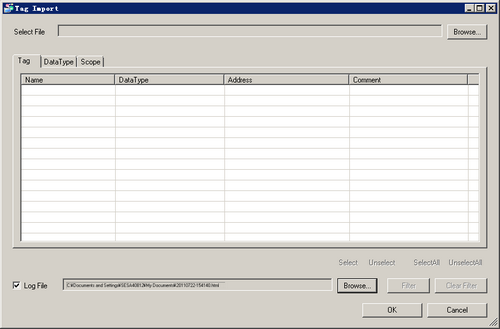

5. 点击[Browse]，为控制器/PLC选择工程文件(*.S7P)。



   • 如果工程文件中包含多个程序，将弹出程序选择对话框。
     选择需要导入的程序，点击[OK]。

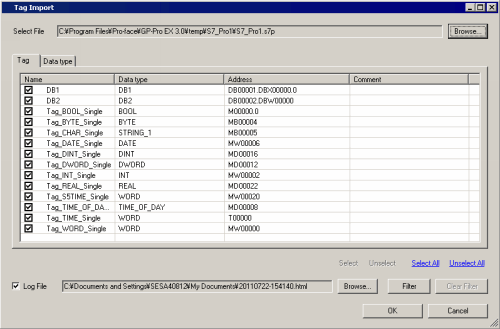

6. 将显示已定义Tag的列表。选择要导入的Tag。可选择多个Tag。完成后，点击[OK]导入Tag。





   • Tag名称中不能使用以下符号：如果Tag名称中包含这些符号，它们将被转换为下划线( _ )。
     , [ ] # [空格]

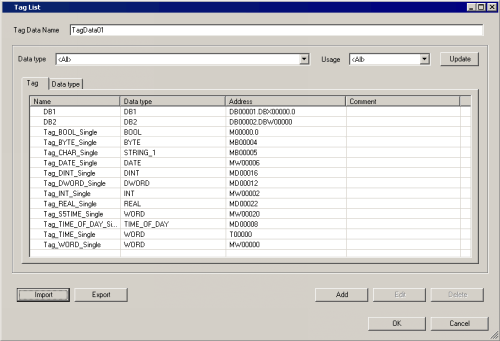

7. 确认导入的Tag，然后点击[OK]。


设置步骤

为地址指定Tag。下面介绍当使用数值显示时，如何为人机界面上的[监控字地址]设置Tag。

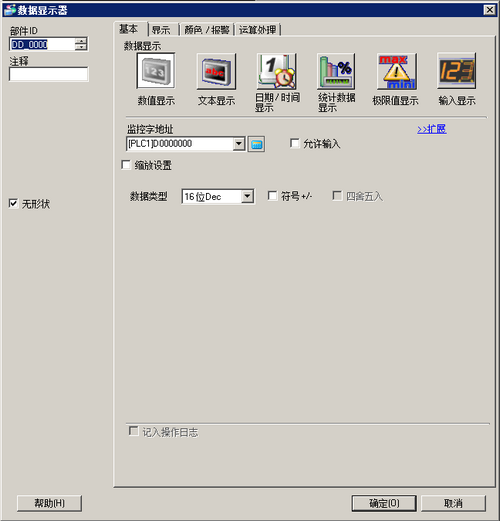

1. 打开[数据显示器]对话框。

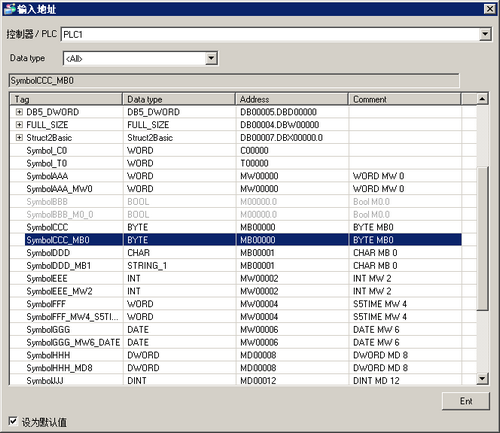

2. 在[监控字地址]字段处点击图标，显示[输入地址]对话框。

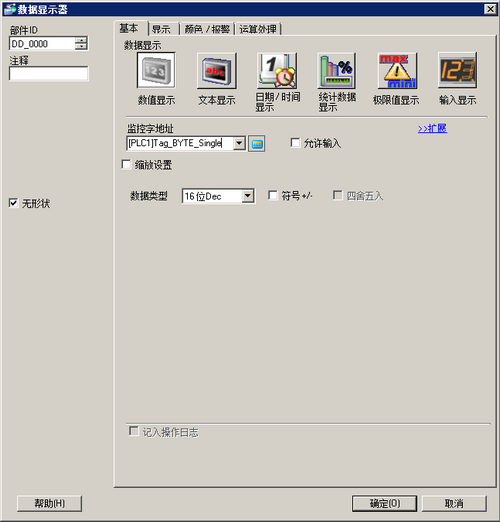

3. 选择要使用的Tag，点击[Ent]输入地址。
