7.4.1 设置步骤 - 在不指定地址转换范围的情况下转换PLC类型

转换时在不指定地址转换范围的情况下更改控制器类型。

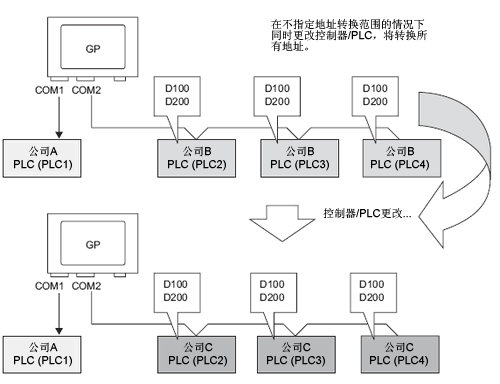

例如：

COM1：公司A的PLC，PLC1(例如，欧姆龙CS/CJ Series HOST Link)

COM2：公司B的PLC，PLC2、PLC3和PLC4(例如，3台三菱A系列Computer Link PLC)

COM1：公司A的PLC，PLC1(例如，欧姆龙CS/CJ Series HOST Link)

COM2：公司C的3台PLC(例如，横河电机Computer Link SIO)

  1. 从[工程(F)]菜单中选择[系统设置]，然后点击[控制器/PLC]
    。

  2. 点击[控制器/PLC2]选项卡，并点击[控制器/PLC更改]。

  3. 当显示[控制器/PLC更改]对话框时，设置您想更改到的控制器/PLC的[制造商]和[系列]。

  4. 点击[更改]。

  5. 画面上显示如下消息。点击[确定(O)]，设置完成。

    • 如果通过点击[控制器/PLC更改]对话框中的[更改]按钮来更改控制器/PLC，当目标没有寄存器代码时可能不能正确显示地址转换方法。确认工程中使用的所有寄存器地址并纠正相关地址。

    • 在转换控制器/PLC后，必须再次设置部件、D脚本、报警等的寄存器地址。此外，如果任何画面中使用了[画面切换]开关，那么必须再次保存该画面。

    • 如果在转换多台控制器/PLC时使用以太网通讯驱动程序，不能在同一个驱动程序中设置[UDP]和[TCP]。
      例如，如果已将[控制器/PLC1]设置为MELSEC A Ethernet[UDP]型时，则不能将[控制器/PLC2]设置为MELSEC A Ethernet[TCP]型。
