16.4.2 关于带灯开关

带灯开关可被用作外部开关、指示灯或功能键。与历史报警链接后，带灯开关还可用于检查报警的状态。

块指定

带灯开关与历史报警的链接以块为单位。可选择[所有块]或[选择块]。与带灯开关链接的对象取决于选择哪个选项。

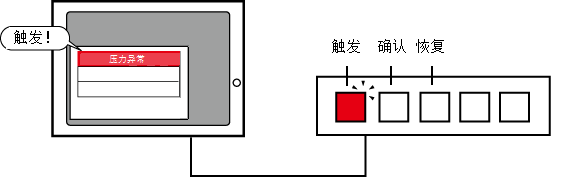

• 所有块

用带灯开关监视/操作人机界面中的所有历史报警。为带灯开关上的独立开关分配报警状态(从触发/确认/恢复中选择一个)。

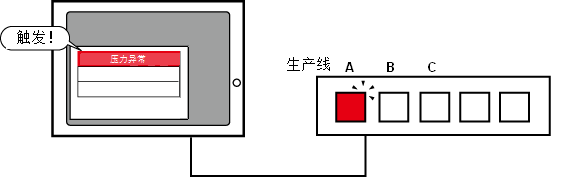

• Individual Specification

用一个开关监视/操作各生产线/设备的历史报警。将要监视/操作的历史报警链接到带灯开关上的各个独立开关。可根据报警状态和级别改变开关的颜色。

功能键

为能链接带灯开关和报警，需要设置一个指示灯报警部件。

如需显示整个工程的历史报警，请将指示灯报警部件设置为全局功能。如需显示各个画面的历史报警，请将指示灯报警部件设置为画面功能(本地功能)。

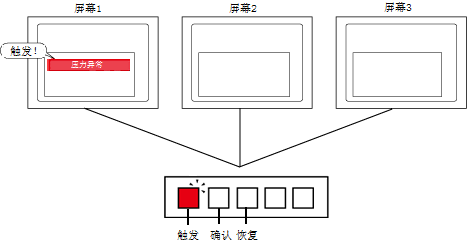

• 全局功能

任何画面中发生报警，开关都闪烁。

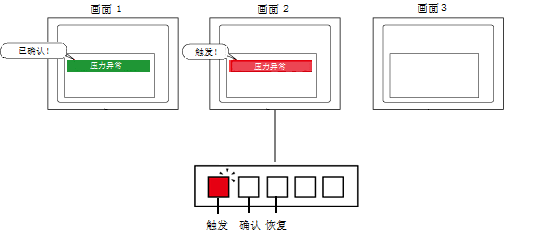

• 本地功能

当指定画面中发生报警时开关闪烁。其他任何画面中发生报警，开关都不闪烁。

链接了报警的带灯开关的点亮状态

可设置的指示灯状态取决于历史报警显示方式(历史/日志/活动)。

• 历史/日志

显示触发、确认和恢复状态。

• 活动

显示触发和确认状态。
