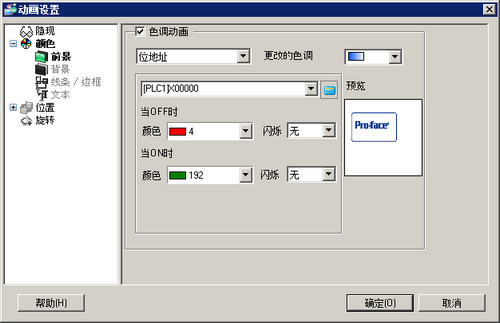

色调动画只能用于图像。在图像中,展开[颜色]并选择[前景],显示[色调动画]设置。
色调动画
选择将在色调动画中更改的颜色。列表显示了在所选图像中使用的前20种颜色。只能更改这些指定颜色中的一种。或者可以通过选择[全部],将整个图像更改为一种颜色。
根据[更改的色调],可能不能更改原图的亮度或饱和度,从而导致色调与指定颜色的色调不同。
位地址
当指定位置ON/OFF时更改颜色。
OFF
ON
字地址
当指定字地址中的值更改时颜色改变。
数据类型
选择[16位Bin]、[16位BCD]、[32位Bin]或[32位BCD]。
符号+/-
定义是否支持显示负数。需要显示负值时设置该选项。负数使用2的补码进行处理。
当[数据类型]是[16位Bin]或[32位Bin]时才能使用此项。
范围
为相关颜色定义数值范围。
颜色
为每个指定范围选择颜色。
闪烁
选择部件闪烁及闪烁速度。
根据人机界面的机型和[颜色]设置,可能不能设置闪烁([工程]菜单-[系统设置]-[主机])。
1.6 支持的颜色
添加
添加颜色范围。
删除
删除所选范围。
ON/OFF条件
当指定表达式的值更改时颜色改变。
点击打开[ON/OFF条件]对话框,可在其中指定表达式作为条件。
OFF
ON
数值条件
对应于相关地址中的值更改颜色。
点击打开[数值条件]对话框,可在其中指定表达式作为条件。
21.7.2.1 [数值条件]对话框设置指南
范围
为相关颜色定义数值范围。
颜色
为每个指定范围设置颜色。
闪烁
选择部件闪烁及闪烁速度。
根据人机界面的机型和[颜色]设置,可能不能设置闪烁([工程]菜单-[系统设置]-[主机])。
1.6 支持的颜色
添加
添加颜色范围。
删除
删除所选范围。
预览
预览指定的图像。
