报警数据可以用CSV或TXT文件导入/导出。
可在Microsoft Excel电子表格文件中创建和编辑数据记录。
CSV文件格式

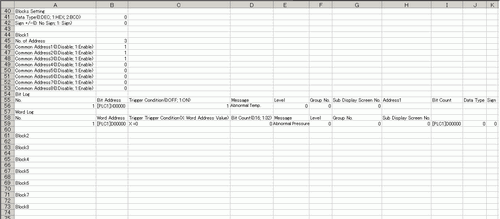

在[报警]中,点击[导出],以CSV格式文件输出报警设置的信息,如下所示。下图显示当在Microsoft Excel中打开时数据是如何显示的。
以CSV文件格式创建新报警时,请按如下格式输入项目。
输入项目名称,即使您不使用它。不要编辑或删除CSV文件的导出项目名称。否则会发生错误,将不能进行导入。
根据待导入文件中使用的分隔符指定[分隔符设置(U)]。
如果用文本列表导入报警设置,已注册到文本列表的内容会被覆盖。
设置导入消息时,最多可设置40行,每行不超过100个单字节字符。另外,每条消息最多可包含1200个单字节字符。
您可以导入从GP-PRO/PBIII中导出的CSV文件。

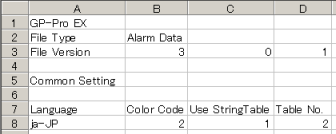

页眉信息
在[通用设置]菜单的[报警设置]中,[报警类型]选择[扩展],“File Version”列右侧的数字变为1。
通用设置:通用设置
语言设置:用如下文本设置报警消息语言。)
ja-JP:日语, en-US:ASCII, zh-TW:中文(繁体), zh-CN:中文(简体), ko-KR:韩语, ru-ru:俄语, th-TH:Thai
颜色代码:用如下文本设置报警消息颜色。
0: 65,536色,无闪烁
1: 32,768色,1速闪烁(保留)
2: 16,384色,3速闪烁
4: 4,096色,3速闪烁
5: 单色16级灰度,3速闪烁
6: 256色,无闪烁
7: 64色,3速闪烁
8: 16色,1速闪烁
9: 单色8级灰度,1速闪烁
10: 单色8级灰度,无闪烁
13: 单色16级灰度,无闪烁
14: 单色16级灰度,1速闪烁
19: 16,777,216色,无闪烁/261,244色,无闪烁
20: 4,149,304色,3速闪烁/65,536色,3速闪烁
使用文本列表:启用文本列表“0:禁用,1: 启用”
表号:使用中的表号(1~16)
块设置:块设置
块编号:块编号
历史:历史“0:禁用,1:启用”
历史记录:历史[记录]
日志:日志“0:禁用,1:启用”
日志记录:日志历史[记录]
活动:活动“0:禁用,1:启用”
活动记录:活动历史[记录]

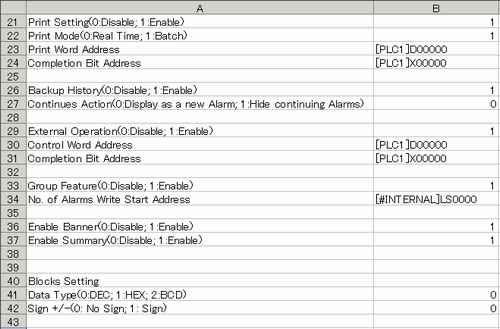

打印设置(0:禁用,1:启用):打印设置“0:禁用,1:启用”
打印模式(0:实时,1:批):打印模式“0:实时,1:批打印”
打印字地址:打印字地址(输入示例,[PLC1] D00100)
完成位地址:完成位地址
CSV多行输出:将报警保存为CSV文件时采用多行输出消息的方式“0:禁用,1: 启用”
数据格式:日期格式设置(用以下代码设置日期显示格式。)
0: yy/mm/dd
1: dd/mm/yy
2: mm/dd/yy
3: 20yy/mm/dd
4: dd/mm/20yy
5: mm/dd/20yy
6: mm/dd
备份历史(0:禁用,1:启用):备份历史“0:禁用,1:启用”
继续操作(0:显示为新报警;1:隐藏继续报警):上电时继续报警操作“0:显示为新报警,1:隐藏继续报警”
外部操作(0:禁用,1:启用):外部操作
控制字地址:控制字地址
完成位地址:完成位地址
组功能(0:禁用,1:启用):启用组功能“0:禁用,1:启用”
报警数量写入起始地址:保存报警数量的写入起始地址
累计 (0:禁用;1:启用):保持累计/计数(报警的累计次数及触发报警的次数)(0:禁用;1:启用)
保存到 (0:CF卡;1:USB):保存到(0:CF卡;1:USB存储器)
触发(0:恒定周期;1:位ON;2:位更改):保持条件:(0: 周期;1:位ON;2:位更改)
周期:保存周期
控制位地址:用于保存的控制位地址
状态地址:用于保存的状态地址
启用滚动报警(0:禁用,1:启用):启用滚动报警“0:禁用,1:启用”
启用摘要(0:禁用,1:启用):启用摘要“0:禁用,1:启用”
块设置
数据类型(0:DEC,1:HEX,2:BCD):数据类型(当设置了[位监控]时,数据类型为“0”。)“0:DEC,1:HEX,2:BCD”
符号+/- (0:无符号;1:有符号):符号(当设置了[位监控]时,符号为“0”。)“0:无符号,1:有符号”
模块数:模块数(指定监控地址的模块数)
轮询周期:轮询周期(读取监控地址的频率)
模块名称:勾选[启用文本列表]时的模块名称(用于指定监控地址的模块名称,格式为“文本列表索引号:模块名称”。)
块1~8:块号1~8(仅为禁用块输入项目名称。在块编号下输入设置。)
地址数:地址数
通用地址1~8:通用地址“0:禁用,1:启用”(仅当读取数据时输入)
位日志:位监控
No.:行号(不一定连续。)
位地址:位地址
触发条件:触发条件
索引号:文本列表索引号(当启用了[启用文本列表]时输出。禁用时无索引号设置。)
消息:消息(由多行显示器设置的消息将用引号括起)
级别:级别
组号:组号
子显示画面号:子显示画面号
地址1~8:地址1~8(仅输入地址值。当设置字地址时输入如下项目。)
位数:地址位长的设置“0:16位,1:32位,2:8位”
数据类型:数据类型“0:DEC;1:HEX,2:BCD;3:FLOAT”
(“3”:仅当位计数(位长)为[32位]时才能指定[浮点]数据类型。)
符号:符号“0:无符号,1:有符号”
总显示位数:总显示位数“1~11:DEC/HEX/BCD,1~17:FLOAT”
小数位数:小数位数(最大输入范围是“总显示位数 - -1”)
显示位置:显示位置“0:左对齐,1:右对齐”
零抑制:零抑制(设置当显示值少于总显示位数时是否显示“0”)“0:显示0, 1:不显示0”
四舍五入:四舍五入(仅当数据类型为“3:Float"时设置。)“0:禁用,1:启用”
数据类型:数据格式“0:数值,1:日期/时间”
Tag数据类型:数据类型“0:TIME,1:DATE,2:TIME_OF_DAY”
日期时间:格式(请参阅[格式]为[日期/时间]时的格式)
第一项位数:第一项的位数(仅当满足以下条件时可设置:Tag数据类型为“0:TIME”。)
星期:星期几(仅当满足以下条件时可设置:Tag数据类型为“1:DATE”) “0:OFF,1:ON” 0:OFF,1:ON”
字日志:字监控
No.:行号(不一定连续。)
字地址:字地址
触发条件(X:字地址值):触发条件设置(令X=[报警值])
位数:报警值位长设置“0:16位,1:32位”
消息:消息(由多行显示器设置的消息将用引号括起)
级别:级别
组号:组号
子显示画面号:子显示画面号
地址1~8:地址1~8(仅输入地址值。当设置字地址时,请参阅“位日志”的地址1~8。)
滚动报警设置:滚动报警显示
字体类型(0:标准字体,1:矢量字体):字体类型(0:标准字体,1:矢量字体)
字体大小:字体大小(标准字体示例:8x16->W:8,H:16,将矢量字体设置为8、16或32。)
No.:行号(不一定连续。)
位地址:位地址
消息:消息
文本颜色:文本颜色
闪烁:闪烁
背景色:背景颜色
闪烁:闪烁
在触发时打印(0:OFF, 1:ON):在触发时打印“0:OFF,1:ON”
在恢复时打印(0:OFF;1:ON):在恢复时打印“0:OFF,1:ON”
摘要设置:摘要显示
设置项目跟[滚动报警设置]相同。
编号 |
TIME |
DATE |
TIME_OF_DAY |
0 |
- |
仅显示星期几 |
- |
1 |
dd |
yyyy |
hh |
2 |
hh |
mm |
mm |
3 |
mm |
dd |
ss |
4 |
ss |
yy/mm |
ms |
5 |
ms |
yyyy/mm |
hh:mm |
6 |
dd:hh |
- |
- |
7 |
- |
- |
- |
8 |
- |
- |
mm:ss |
9 |
hh:mm |
- |
- |
10 |
- |
mm/dd |
- |
11 |
- |
- |
ss.ms |
12 |
mm:ss |
- |
- |
13 |
- |
yy-mm-dd |
- |
14 |
- |
yy/mm/dd |
hh:mm:ss |
15 |
ss.ms |
dd/mm/yy |
- |
16 |
- |
mm/dd/yy |
- |
17 |
- |
yyyy-mm-dd |
mm:ss.ms |
18 |
dd:hh:mm |
yyyy/mm/dd |
- |
19 |
- |
dd/mm/yyyy |
- |
20 |
- |
mm/dd/yyyy |
hh:mm:ss.ms |
21 |
hh:mm:ss |
- |
- |
22 |
- |
- |
- |
23 |
- |
- |
- |
24 |
mm:ss.ms |
- |
- |
25 |
- |
- |
- |
26 |
- |
- |
- |
27 |
dd:hh:mm:ss |
- |
- |
28 |
- |
- |
- |
29 |
- |
- |
- |
30 |
hh:mm:ss.ms |
- |
- |
31 |
- |
- |
- |
32 |
- |
- |
- |
33 |
dd:hh:mm:ss.ms |
- |
- |
34 |
- |
- |
- |
35 |
- |
- |
- |
