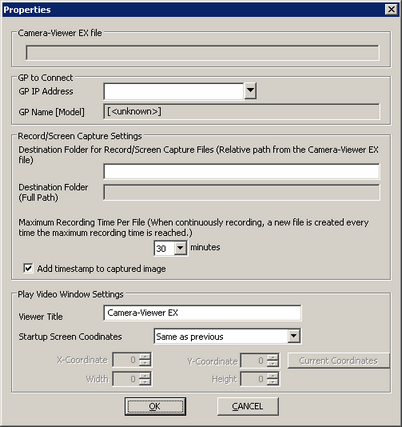

从[File]菜单中选择[Properties]，显示[Properties]对话框。在此对话框中，可定义人机界面的IP地址、录制视频和画面捕捉的保存位置以及视频播放窗口的显示坐标。
这些设置均被保存在Camera-Viewer EX配置文件中。
Camera-Viewer EX file
显示当前Camera-Viewer EX配置文件的名称和位置。
GP to Connect
GP IP Address
输入待连接人机界面的IP地址，域名可选择输入。
例如：aaa.bbb.com
可用以下方法进行设置。
输入IP地址和域名。
点击
图标搜索人机界面。
(GP搜索)
点击，搜索网络中的人机界面。搜索完成后，会列出所有可用人机界面。
从列表中选择一台人机界面，在[GP IP Address]字段中会自动填入其IP地址。
GP Name [Model]
如果从GP搜索列表中选择人机界面，将在此字段中自动填入节点名称和型号。
GP名称的显示格式如下。
“节点名称[型号]”
节点名称是在人机界面离线菜单中设置的[Local Name]。从[Main Unit Settings]中触摸[Ethernet Local Settings]，找到[Local Name]。如果未设置[Local Name]，此处将显示为<unknown>。
Record/Screen Capture Settings
Destination Folder for Record/Screen Capture Files
指定保存录制视频和画面捕捉文件的目标文件夹。

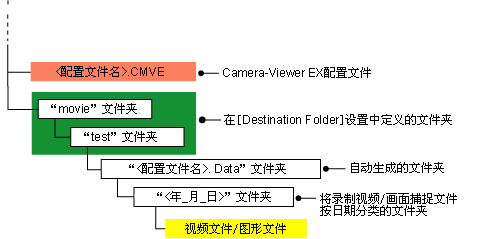

若将目标文件夹定义为“movie\test”，则在Camera-Viewer EX配置文件所在的位置上会自动生成“movie”文件夹和“test”文件夹。视频和图像文件将被保存在“test”文件夹下新生成的“<配置文件名>.Data”和“<年_月_日>”文件夹中。
定义[Destination Folder for Record/Screen Capture Files]字段时需注意，包括文件路径和扩展名在内，视频文件名不能超过255个单字节字符。
如果在[Properties]对话框的[Destination Folder for Record/Screen Capture Files]字段中没有定义文件夹，则会在Camera-Viewer EX配置文件的保存位置保存视频文件。
文件名最多可输入200个单字节字符。
Destination Folder (Full Path)
显示保存录制视频和画面捕捉文件的目标文件夹。
Maximum Recording Time Per File
Camera-Viewer EX录制来自人机界面摄像头的图像时，将按指定的间隔时间来拆分录制的文件。可从[15]、[30]或[60]分钟中选择。
时间以计算机时钟为准。
Add timestamp to captured image
若勾选此项，将在捕捉到的画面截图上添加时间戳。添加时间时有以下两种情况。
从人机界面摄像头捕捉的图像
添加的时间为捕捉图像时计算机上的时间。
在视频播放过程中捕捉的图像
添加的时间为播放窗口中显示的时间。
Play Video Window Settings
Viewer Title
此处输入的内容将显示在视频播放窗口的标题栏上。
最多可以输入280个双字节字符。
Startup Screen Coordinates
用以下选项来定义Camera-Viewer EX启动时视频播放窗口的显示位置。
Same as previous
视频播放窗口的显示位置与上次关闭Camera-Viewer EX时相同。如果视频播放窗口的显示位置和大小发生了变化，在关闭Camera-Viewer EX时，会更新Camera-Viewer EX配置文件。
As specified
用定义的坐标[X-Coordinate]/[Y-Coordinate]和尺寸[Width]/[Height]显示视频窗口。坐标以左上角作为测量基准点。
Center
以指定的尺寸([Width]/[Height])在桌面中央显示视频窗口。
X-Coordinate，Y-Coordinate
Width，Height
Current Coordinates
如果将[Startup Screen Coordinates]设置为[As specified]，[X-Coordinate]、[Y-Coordinate]、[Width]和[Height]字段和[Current Coordinates]按钮变为可用状态。
如果将[Startup Screen Coordinates]设置为[Center]，[Width]、[Height]字段和[Current Coordinates]按钮变为可用状态。
[X-Coordinate]和[Y-Coordinate]的定义范围是-15000~15000。
[Width]和[Height]的定义范围是1~15000。
如需输入负值，请使用
(上下按钮)。不能从键盘输入负值。
视频窗口的最大尺寸为所用显示器的分辨率。[Width]和/或[Height]的设定值比所用显示器的分辨率高时，仍将按显示器分辨率的大小显示视频窗口。
