首页 > Camera-Viewer EX操作手册 > 4. 设置指南 > 4.4 连接对话框
使用连接对话框,在网络中搜索Camera-Viewer EX可连接的人机界面。选择其中一台,然后建立连接。

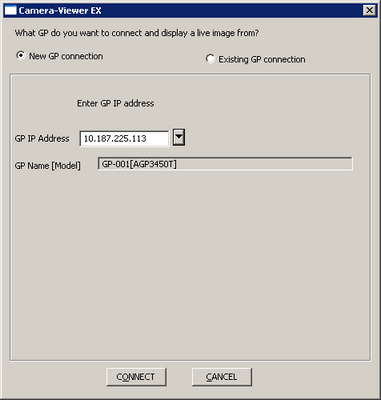

[New GP connection]
New GP connection
当没有先前的配置文件时请选择此项。
GP IP Address
输入待连接人机界面的IP地址,域名可选择输入。
例如:aaa.bbb.com
可用以下方法进行设置。
输入IP地址和域名。
点击图标搜索人机界面。
(GP搜索)
点击,搜索网络中的人机界面。搜索完成后,将列出所有可用人机界面。从列表中选择一台人机界面,在[GP IP Address]字段中会自动填入其IP地址。
GP Name [Model]
如果从GP搜索列表中选择人机界面,将在此字段中自动填入节点名称和型号。
GP名称的显示格式如下。
“节点名称[型号]”
节点名称是在人机界面离线菜单中设置的[Local Name]。从[Main Unit Settings]中触摸[Ethernet Local Settings],找到[Local Name]。如果未设置[Local Name],此处将显示为<unknown>。
CONNECT
连接[GP IP Address]字段定义的人机界面。
如果未定义[GP IP Address],点击[CONNECT]后会弹出错误消息,连接不会建立。

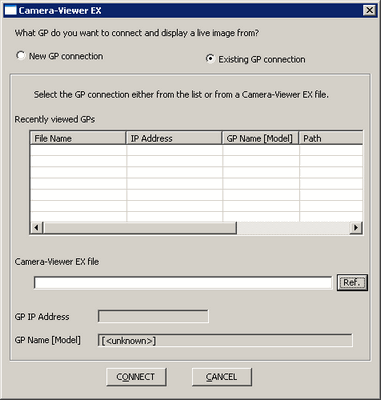

[Existing GP connection]
Existing GP connection
当使用以前的人机界面连接时选择此项。
Recently viewed GPs
按从新到旧的顺序列出先前保存的50个Camera-Viewer文件。可从列表中选择任何一个文件。
每个连接均会显示以下信息。
[File Name]
[IP Address]
[GP Name [Model]]
[Path]
Camera-Viewer EX file
如果从[Recently viewed GPs]列表中选择Camera-Viewer EX文件,选定文件的保存位置会显示在此字段中。
可用以下任意一种方法指定Camera-Viewer EX文件。
输入Camera-Viewer EX文件的名称和位置。
点击[Ref.],从[Open]对话框中选择Camera-Viewer EX文件。
GP IP Address
显示[Camera-Viewer EX file]字段定义的文件所指定人机界面的IP地址。
GP Name [Model]
显示GP名称和型号。
GP名称的显示格式如下。
“节点名称[型号]”
节点名称是在人机界面离线菜单中设置的[Local Name]。从[Main Unit Settings]中触摸[Ethernet Local Settings],找到[Local Name]。如果未设置[Local Name],此处将显示为<unknown>。
CONNECT
连接[GP IP Address]字段定义的人机界面。
如果未定义[GP IP Address],点击[CONNECT]后会弹出错误消息,连接不会建立。
